近日，瑞芯微推出全新后端NVR/XVR芯片方案RK3568，其四大特性賦能NVR/XVR的全面硬件升級。

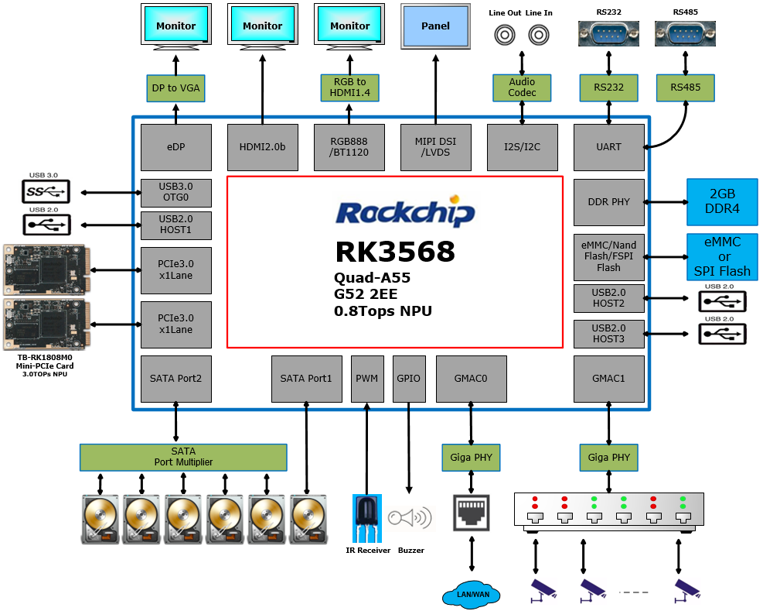

圖 ｜RK3568 NVR應用框圖

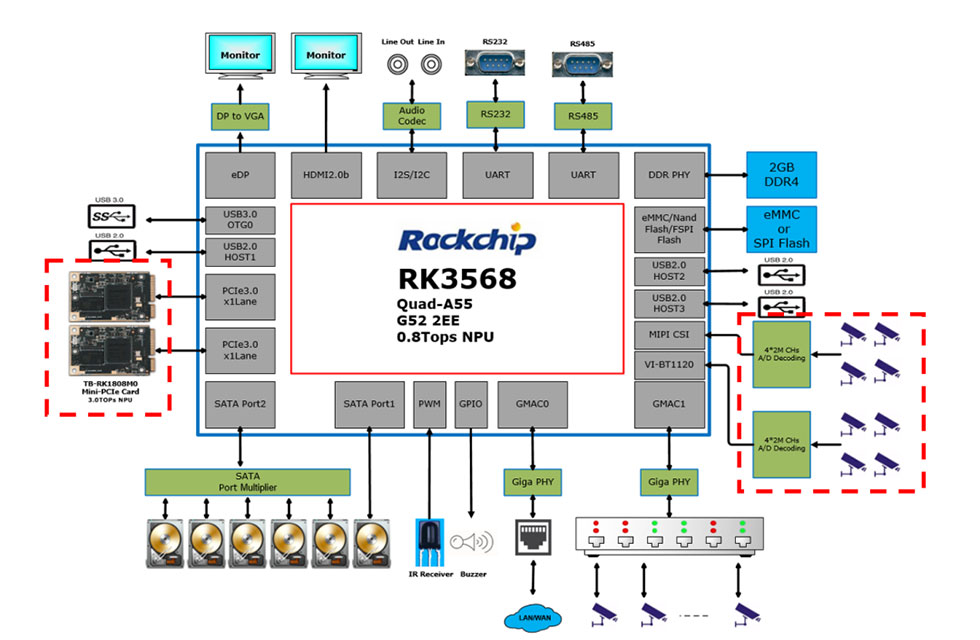

圖 ｜RK3568 XVR應用框圖



一、RK3568具備強大的核心處理能力，確保后端設備數據處理的穩定性及高效性

·      RK3568 CPU為四核Cortex-A55，采用全新Arm v8.2-A架構，效能有效提升。采用22nm先進工藝，低功耗高性能

·      GPU為Mali-G522EE ，雙核心架構，圖像API支持OpenGL ES 3.2, 2.0, 1.1，Vulkan1.1

·      內置瑞芯微自研第三代NPU RKNN，算力達0.8Tops，支持Caffe/TensorFlow/TFLite/
ONNX/PyTorch/Keras/Darknet主流架構模型的一鍵轉換

·      強大的編解碼能力：支持4K H.264/H.265等多種格式高清解碼，支持多路視頻源同時解碼，最大支持10*1080P30 H264/H265，支持同編同解；支持[email protected]及H.265格式編碼，支持CBR, VBR,FixQp, AVBR, and QpMap，支持ROI編碼

二、RK3568支持豐富的RAM/ROM類型，安全可靠，數據存儲無憂

o   支持豐富的DDR顆粒類型，支持DDR3/DDR3L/DDR4/LP3/LP4/LP4x，支持DDR3及DDR4的全鏈路ECC，滿足工控等高可靠性產品的要求，32bit位寬，最高數據率3200Mbps，充裕的帶寬設計，更能滿足智能NVR/XVR場景需求

o   支持豐富的Flash類型，支持SPI NOR / SPI Nand Flash / Nand Flash / eMMC，支持SPI Flash+eMMC 雙ROM共存設計，滿足差異化的雙系統設計需求

o   可提供經測試驗證的DDR核心模板及核心器件選型表，方便客戶快速產品化

三、RK3568具備優秀的能耗控制技術，發熱更小，環境適應性

§  瑞芯微自研S-Boost功耗控制技術，相比傳統技術，同電壓下性能提升10%，同頻率下功耗降低20%。結合22nm先進工藝的能耗優勢，使后端產品的發熱更均衡，高溫環境下工作更可靠

§  瑞芯微自研超級待機模式，LPDDR4X應用方案下，通過軟硬件配合，整機功耗可降低到1.6mA（3.8V供電），可適用于對超低功耗有特殊需求的產品



四、RK3568支持豐富接口擴展，支持三屏異顯，滿足多樣化智慧視覺場景需求

• 擁有更靈活的IOMUX，引腳多功能組合應用，可根據產品需求選擇，滿足更多樣的功能組合需求

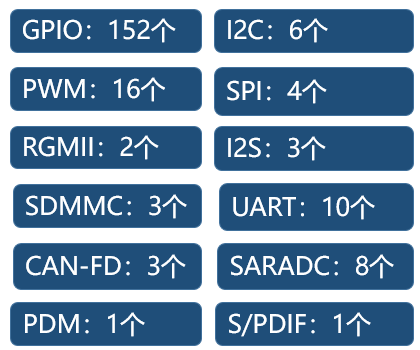

圖 ｜IOMUX



·      支持多種視頻輸入輸出接口，輸出接口支持自帶點屏，最多可支持三屏異顯；輸入接口可外接攝像頭或用于擴展多路攝像頭的輸入能力。相比傳統NVR/XVR方案，RK3568增加了本地顯示輸出接口及攝像頭輸入接口，實現顯示一體化，有助于不同種類的后端產品形態應用

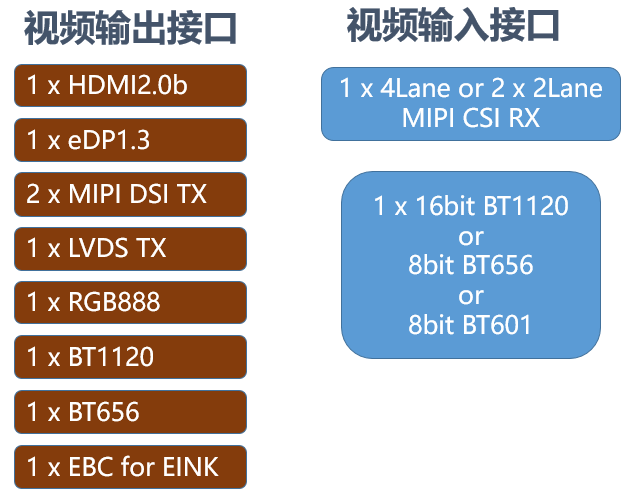

圖 ｜視頻輸入輸出接口

·      高速接口可選類型豐富，支持2路RGMII接口，支持PCIE2.1，PCIE3.0，支持最多3路SATA3.0，2路USB2.0，2路USB3.0；PCIE接口使5G及WiFi6的高速率吞吐應用成為可能，實現對運營商和云服務等業務的支持

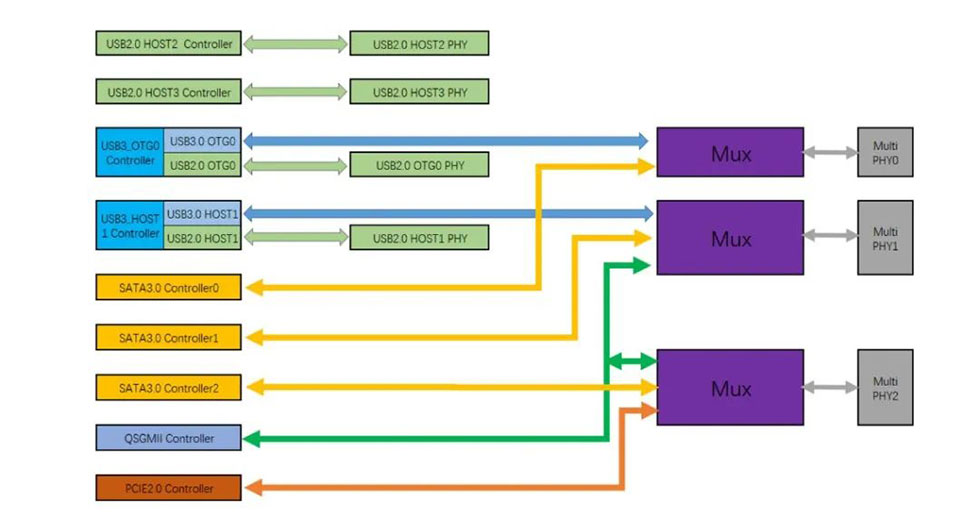

圖 ｜USB/Multi PHY接口

      RK3568后端NVR/XVR方案，在產品功能上除傳統的接入、存儲、轉發、解碼應用，基于其高性能AI算力，還可在人臉對比報警、智能人車檢索、越界預警、火警可視化預警等方面展開智能化應用，重構邊緣價值。

人臉對比報警

      RK3568方案可支持視頻流或圖片流檢測識別，通過識別人臉屬性如性別、年齡、表情等特征，輸出人臉實時比對。

智能人車檢索

      支持以圖搜圖、以臉?biāo)涯槨?duì)比聯動、秒級檢索、布控報警等功能。

越界報警

      RK3568方案基于自研高效RKNN AI處理單元，實現區域入侵、越界偵測等應用，對人體/機動車進行目標識別，可過濾各類環境干擾，如植物、光影、小動物等非人體或車輛引起的誤報。

火警可視化預警

      基于RK3568強大核心處理能力，支持以溫升探測和煙霧探測為核心的NVR系統，可標注煙霧、火點等方位，視頻聯動快速核查，滿足早期火情探測需求。

      目前， RK3568已進入量產階段。同時，基于RK3568瑞芯微推出兩款評估開發板，分別為針對NVR/XVR場景的評估板及工控類場景的DDR4評估板，旨在讓下游合作伙伴更快速地適配和驗證相關產品功能，助力新一代智能化后端設備的全面硬件升級及產品落地。

圖 ｜RK3568 NVR Demo板

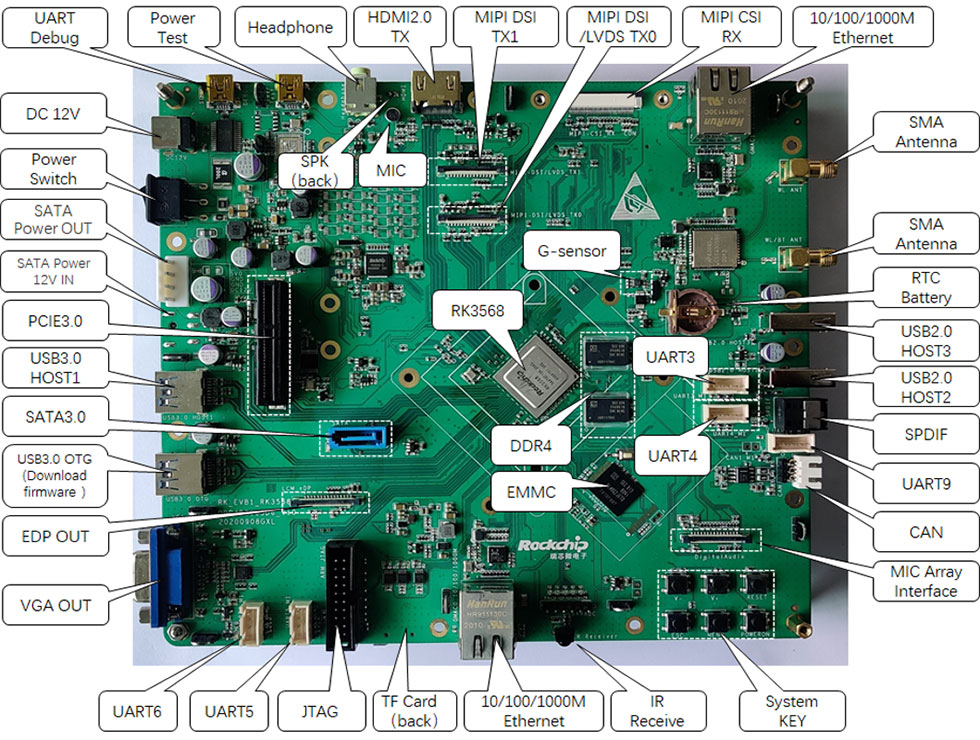

圖 ｜RK3568 DDR4 EVB
